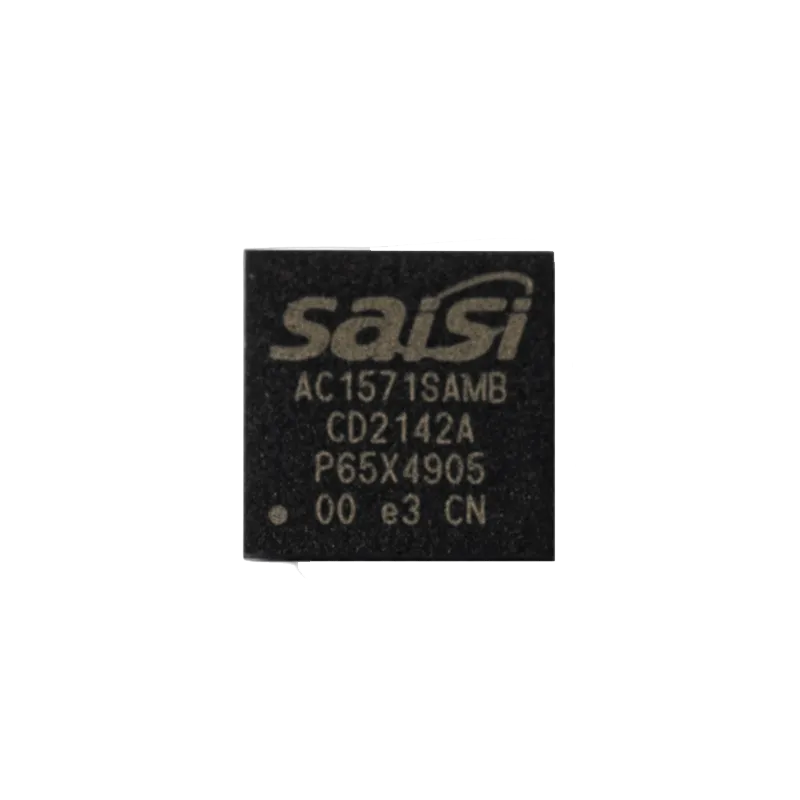

AC1571

Generador de reloj de baja fluctuación

AC1571

Producto Descripción general

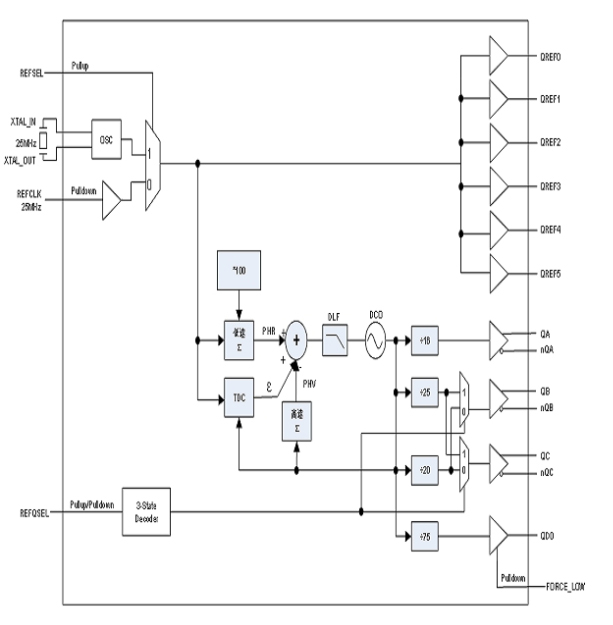

El AC1571 es un generador de reloj basado en PLL para aplicaciones de estaciones base 5G. Este chip utiliza tecnología de bucle de bloqueo de fase (PLL) totalmente digital para lograr un rendimiento óptimo de alta frecuencia y bajo ruido de fase, junto con un bajo consumo de energía y un alto PSRR.

Aplicaciones típicas:

Estaciones base inalámbricas

Tarjetas de línea Ethernet, conmutadores y enrutadores

SCSI, SATA y PCI-Express

Generador de reloj de baja fluctuación y bajo ruido de fase

Aplicaciones principales:

Técnico Indicadores

AC1571


Características principales
7 salidas LVCMOS de un solo extremo, impedancia de salida de 30 Ω 6 salidas LVCMOS de un solo extremo, frecuencia de 25MHz
1 salida LVCMOS de un solo extremo con una señal de reloj de CPU de 33,33 MHz
3 pares de salidas LVPECL 1 par de salidas LVPECL diferenciales con una frecuencia de salida de 156,25 MHz
2 pares de salida LVPECL diferencial seleccionable con frecuencias de salida de 100MHz y 125MHz
Cristal externo seleccionable o fuente de entrada de un solo extremo
Interfaz de oscilador de cristal para un cristal de 25MHz
frecuencia VCO 2,5 GHz
RMS Phase Jitter a 125MHz, usando un cristal de 25MHz (12kHz-20MHz) 0,188 ps (típico)
Rechazo de ruido de la fuente de alimentación (PSNR) -70dB
Voltaje de suministro 3.3v
Temperatura ambiente de funcionamiento -40°C a 85°C

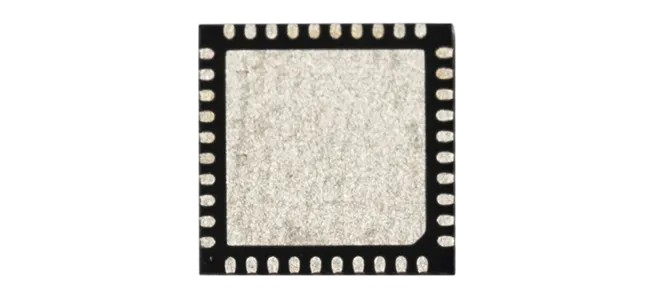

Paquete VFQFN de 40 pines 6,0×6,0×0,85 mm
