MS4130

Producto Descripción general

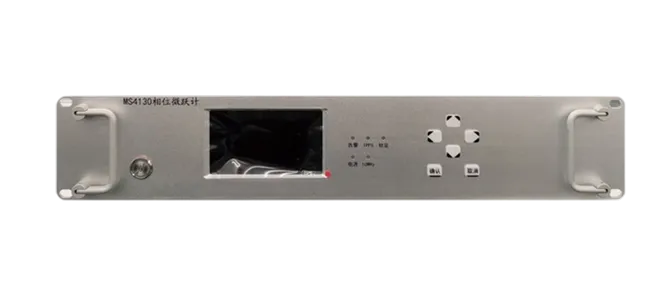

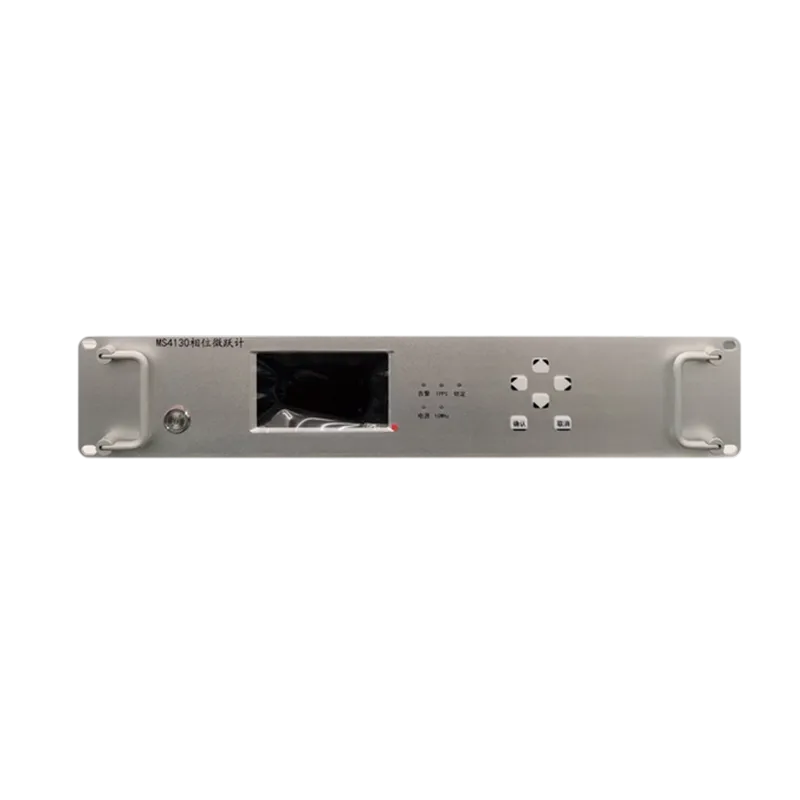

El medidor de micropasos de fase MS4130 es un dispositivo de ajuste de fase de alta precisión. Consta de una unidad principal y un software de seguimiento y procesamiento de datos. Su función básica es lograr un ajuste de fase de alta precisión y una dirección de frecuencia de las señales de frecuencia. El dispositivo cuenta con un procesador DDS de alta precisión incorporado, que permite una modulación precisa de frecuencia y fase de una señal de entrada de 10 MHz. El software adjunto proporciona monitoreo de dispositivos, administración de configuración, generación de archivos y almacenamiento. El medidor de micropasos de fase MS4130 está alojado en un chasis de montaje en rack de 2U e incluye un panel de iluminación, teclado, pantalla, módulo mezclador, módulo de medición de diferencia horaria, dos módulos de división de frecuencia y una fuente de alimentación.

Funciones básicas:

1. Acepta cuatro entradas de referencia externas de 10 MHz;

2. Acepta una entrada externa de 1PPS para sincronización;

3. Proporciona seis canales de salidas coaxiales de 10MHz ajustables en frecuencia y fase;

4. Proporciona dos salidas de 1PPS ajustables en fase;

5. Proporciona capacidades de monitoreo de red y puerto serie.

6. Los indicadores de desempeño del producto han alcanzado el nivel líder nacional y han obtenido la certificación metrológica de instituciones autorizadas nacionales.

Aplicaciones principales:

Técnico Indicadores

Proyecto Elemento indicador Contenido del indicador
Resolución de microsalto de frecuencia ≤1E-18 (5E-19)
Resolución de microsalto de fase ≤1ps (0,024fs)
Estabilidad de la frecuencia de salida 1s ≤3E-13
10 ≤1.5E-13
100 ≤2.E-14
Ruido de fase 10Hz ≤-135 dBc/Hz
100Hz ≤-145 dBc/Hz
1kHz ≤-155 dBc/Hz
10kHz ≤-158 dBc/Hz
Interfaz de entrada 10MHz 4 vías, TNC
1PPS 1 vía, BNC
Interfaz de salida 10MHz 6 vías, TNC
1PPS 2 vías, BNC
Interfaz de gestión Puerto serie RS232 1 vía
Puerto de red RJ-45 1 vía
Fuente de alimentación Fuente de alimentación de CA CA 220 V ± 22 V, 50 Hz ± 1 Hz
Adaptabilidad ambiental Temperatura de funcionamiento -20 ℃ ~ +60 ℃
Temperatura de almacenamiento -40℃ ~ +75℃
Características físicas Dimensiones 430 mm*450 mm*88 mm (gabinete estándar 2U)
