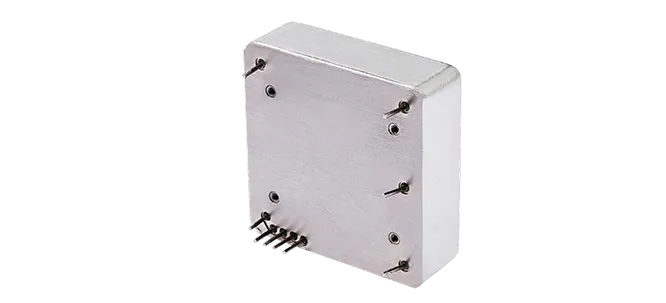

QT55

Producto Descripción general

Características:

Ligero y compacto

Amplio voltaje de entrada

Amplio rango de temperatura de funcionamiento

Coeficiente de temperatura ultrabajo

Alta resistencia a las vibraciones

Compatible con SA.55

Especificaciones clave:

Precisión de frecuencia: mejor que 5E-11

Tasa de deriva de frecuencia: mejor que 2E-11/día

Tensión de alimentación: +5V a +12V

Características de encendido: Se bloquea en 10 minutos

Segunda sincronización externa: precisión de sincronización de 1PPS mejor que +/- 50 ns

Rendimiento de retención: Mejor que 1 µs (aclimatación de 24 horas, retención de 24 horas)

Dimensiones: 50,8 x 50,8 x 17,8 mm³

Consumo de energía en estado estacionario: menos de 3 W

Consumo máximo de energía: menos de 14 W

Aplicaciones principales:

Navegación por satélite, navegación submarina, comunicaciones digitales, sincronización de redes, tránsito ferroviario.

Técnico Indicadores

	Indicador de desempeño	Reloj atómico QT40G CPT	Reloj a escala de chip QT45	Reloj QT55 CPT	QT31 Reloj
1	Frecuencia de salida	10MHz	10MHz 16,384MHz 20MHz 24,576MHz	10MHz	10MHz
2	Compensación de frecuencia de fábrica	≤±5E-11	≤±5E-11	≤±5E-11	≤±5E-11
	Estabilidad de frecuencia	≤1E-10/s ≤3E-11/10s ≤1E-11/100s	≤3E-10/s ≤1E-10/10s ≤3E-11/100s	≤5E-11/s ≤3E-11/10s ≤1E-11/100s	≤5E-11/s ≤1.8E-11/10s ≤7E-12/100s
4	Tasa de deriva de frecuencia	≤1E-11/24h	≤3E-11/24h	≤5E-12/24h	≤5E-12/24h
	Después de 1 día de operación	≤8E-10	≤1E-9	≤1E-9	≤4E-11
5	Coeficiente de temperatura de frecuencia	(-5~60°C)	(-55~+80°C)	(-10~+70°C)	(-40~80°C)
		≤2E-10 (+20~+40°C)
6	Precisión de frecuencia (bloqueada a 1PPS externa después de 2 h)	≤±1E-12/24h	≤±1E-12/24h	≤±1E-12/24h	—
7	Tiempo de bloqueo al inicio	≤5 minutos	≤4 minutos	≤10 minutos	≤7 min (a temperatura ambiente) ≤15 min (-5°C)
8	Rendimiento remanente (después de 24 horas de disciplina)	≤3μs/24h	≤5μs/24h	≤1μs/24h	—
9	Consumo de energía	Estable: ≤2W (3,3V) Pico: ≤5W (3,3V)	Estable:	Estable: Pico: ≤14W (12V)	Estable: ≤6W (5V) Pico: ≤20W (5V)
10	Temperatura de funcionamiento	-55~+80°C	-10~+70°C	-40~+80°C	-5~+60°C
11	Dimensiones (mm)	41 × 35 × 12	41 × 35 × 12	50,8 × 50,8 × 17,8	50,8 × 50,8 × 25
