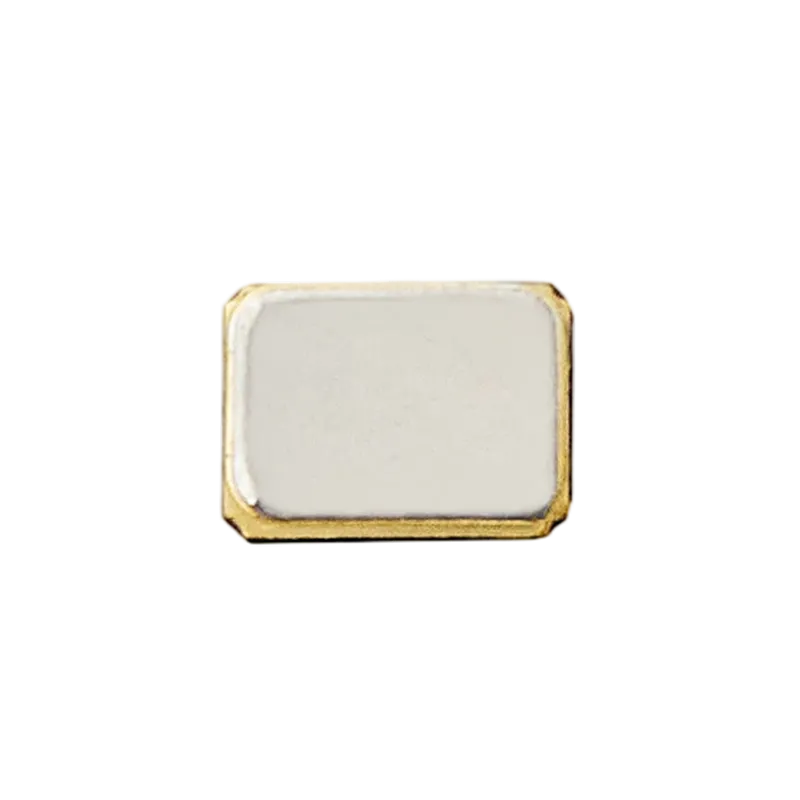

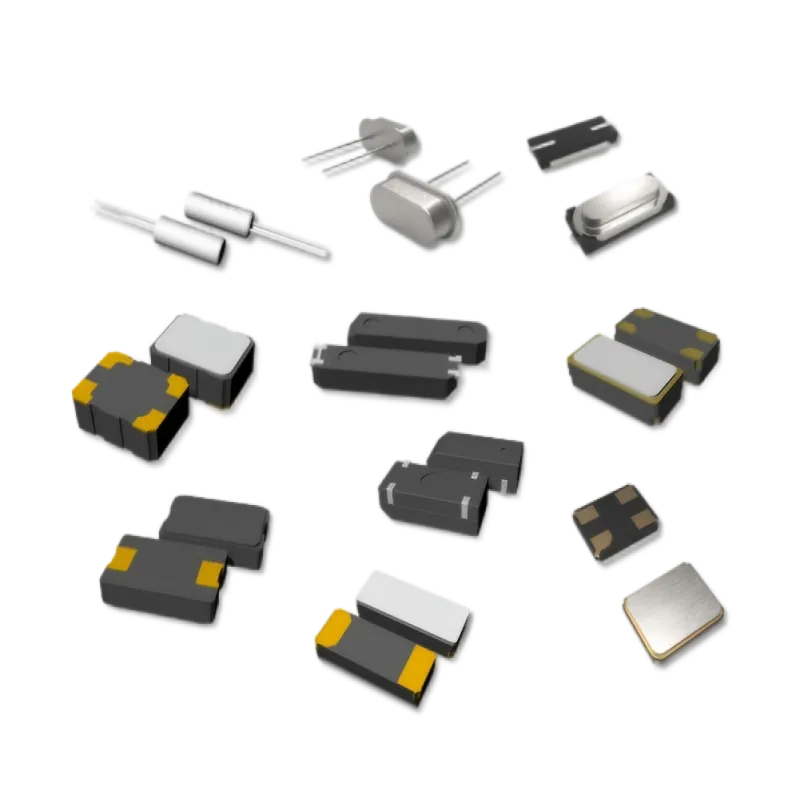

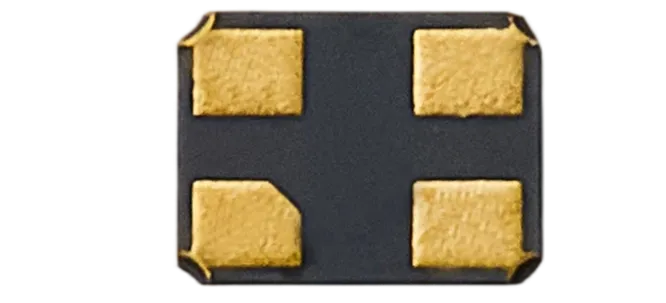

Cristales

Producto Descripción general

Los resonadores (cristales) son componentes electrónicos pasivos que utilizan el efecto piezoeléctrico de los cristales de cuarzo para generar una frecuencia de oscilación de alta precisión, que sirve como fuente de reloj de referencia para circuitos.

Características:

Ultrapequeño y delgado, bajo consumo de energía, amplio rango de temperatura de funcionamiento, alta precisión y embalaje de montaje en superficie

Aplicaciones principales:

Electrónica de automoción: instrumentos de control central, sistemas de entretenimiento multimedia, dashcams, T-BOX, monitores de presión de neumáticos, etc.

Dispositivos inteligentes: dispositivos electrónicos portátiles, teléfonos móviles, cámaras digitales, tabletas, PC, calculadoras multifunción, auriculares Bluetooth, etc.

Electrodomésticos inteligentes: aires acondicionados, frigoríficos, lavadoras, arroceras, calentadores de agua, robots aspiradores, etc.

Hogares inteligentes: cerraduras de puertas inteligentes, etc.

Oficinas inteligentes: relojes fichadores, TPV, etc.

Equipos de comunicaciones: conmutadores, servidores, etc.

Sistemas de seguridad del edificio: IPCs, sistemas de control de accesos, detectores de humo, etc.

Contadores: contadores de electricidad, contadores de agua, contadores de gas, etc.

Técnico Indicadores

	modelo	Estabilidad de temperatura	Rango de temperatura	Precisión a 25 ℃	Tamaño del paquete	Rango de frecuencia
Resonadores de cristal con termistor	R1612	≤±10 ppm ≤±50 ppm	-40~+85℃ -55~+125℃	±10 ppm	1,6×1,2 mm	26 MHz ~ 76,8 MHz
	R2016	≤±10 ppm ≤±50 ppm	-40~+85℃ -55~+125℃	±10 ppm	2,0×1,6 mm	16MHz ~ 96MHz
	R2520	≤±10 ppm ≤±50 ppm	-40~+85℃ -55~+125℃	±10 ppm	2,5×2,0 mm	16MHz ~ 96MHz

	modelo	Estabilidad de temperatura	Rango de temperatura	Precisión a 25 ℃	Tamaño del paquete	Rango de frecuencia
Resonadores de corte AT	49B	≤±10 ppm ≤±50 ppm	-40~+85℃ -55~+125℃	±10 ppm ±30 ppm	12,5×4,8 mm	3,5MHz ~ 40,0MHz (Fundamental) 30 MHz ~ 80 MHz (tercer sobretono)
Resonadores de corte AT	49S	≤±10 ppm ≤±50 ppm	-40~+85℃ -55~+125℃	±10 ppm ±30 ppm	11,05×4,65 mm	3,5MHz ~ 40,0MHz (Fundamental) 30 MHz ~ 80 MHz (tercer sobretono)

modelo	Estabilidad de temperatura	Rango de temperatura	Precisión a 25 ℃	Tamaño del paquete	Rango de frecuencia
SW1210	≤±10 ppm ≤±50 ppm	-40~+85℃ -55~+125℃	±10 ppm ±20 ppm	1,2×1,0 mm	26 MHz ~ 76,8 MHz
SW1612	≤±10 ppm ≤±50 ppm	-40~+85℃ -55~+125℃	±10 ppm ±20 ppm	1,6×1,2 mm	24MHz ~ 100MHz
SW2016	≤±10 ppm ≤±50 ppm	-40~+85℃ -55~+125℃	±10 ppm ±20 ppm	2,0×1,6 mm	16MHz ~ 96MHz
SW2520	≤±10 ppm ≤±50 ppm	-40~+85℃ -55~+125℃	±10 ppm ±20 ppm	2,5×2,0 mm	12MHz ~ 125MHz
SW3225	≤±10 ppm ≤±50 ppm	-40~+85℃ -55~+125℃	±10 ppm ±20 ppm	3,2×2,5 mm	8 MHz ~ 156,25 MHz
SW5032	≤±10 ppm ≤±50 ppm	-40~+85℃ -55~+125℃	±10 ppm ±20 ppm	5,0×3,2 mm	8 MHz ~ 156,25 MHz
SW6035	≤±10 ppm ≤±50 ppm	-40~+85℃ -55~+125℃	±10 ppm ±20 ppm	6,0×3,5 mm	8MHz ~ 80MHz
SW7050	≤±10 ppm ≤±50 ppm	-40~+85℃ -55~+125℃	±10 ppm ±20 ppm	7,0×5,0 mm	6 MHz ~ 156,25 MHz

	modelo	Rango de temperatura	Precisión a 25 ℃	Tamaño del paquete	Frecuencia
Resonadores de diapasón (32,768 KHz)	TF1610	-40~+85℃ -55~+105℃	±10 ppm ±20 ppm	1,6×1,0 mm	32,768 kHz
	TF2012	-40~+85℃ -55~+105℃	±10 ppm ±20 ppm	2,0×1,2 mm	32,768 kHz
	TF3215	-40~+85℃ -55~+105℃	±10 ppm ±20 ppm	3,2×1,5 mm	32,768 kHz
