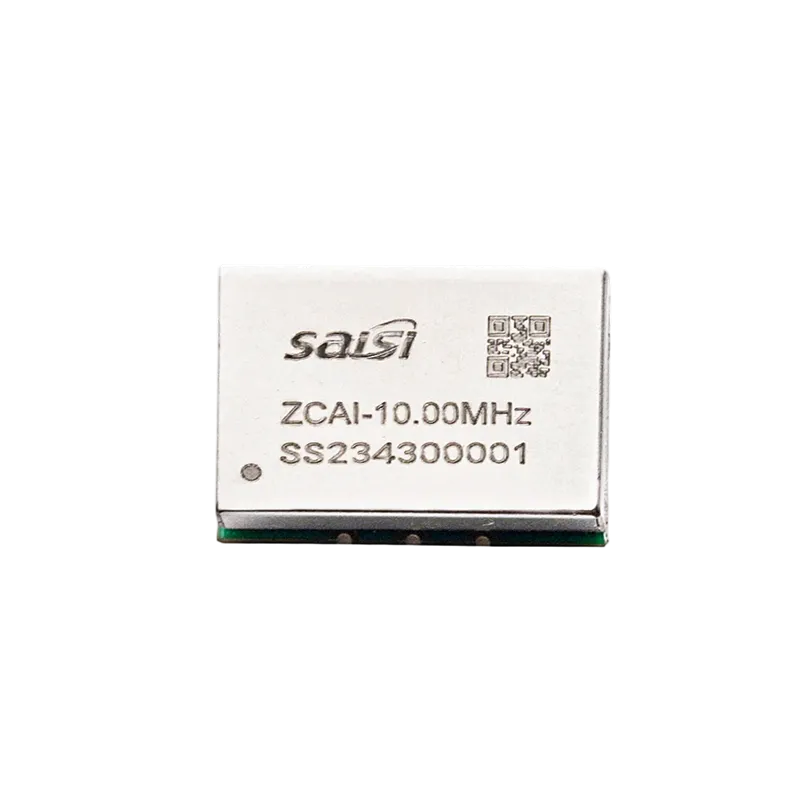

TCXO

Producto Descripción general

Un oscilador de cristal con compensación de temperatura (TCXO) es un oscilador de cristal de cuarzo que utiliza un circuito de compensación de temperatura para compensar la deriva de frecuencia causada por las fluctuaciones de la temperatura ambiente, logrando una salida de frecuencia de alta precisión.

Características:

Alta estabilidad, temperatura de funcionamiento ultra amplia, ruido de fase bajo, paquete ultra pequeño, consumo de energía ultra bajo, una gama completa de productos y soporte para diseños personalizados.

Aplicaciones principales:

Equipos de Comunicaciones: Redes de transmisión, redes de acceso, productos de comunicación de datos, BBU/RRU/AAU, estaciones base, etc.

Equipos de Red Privada: Tránsito ferroviario, comunicaciones troncales, sistemas de navegación, etc.

Control Industrial: Robótica, Máquinas herramienta CNC, sistemas de adquisición de señales, etc.

Instrumentos: Instrumentos de precisión, equipos de prueba, medición industrial (agua, electricidad, gas, etc.)

Electrónica de Consumo: Relojes para niños, teléfonos móviles para personas mayores, módulos Bluetooth, etc.

Técnico Indicadores

modelo

Estabilidad de temperatura

Rango de temperatura de funcionamiento

Forma de onda

Voltaje de funcionamiento

Envejecimiento en años

Tipo de ruido de fase

Paquete

Rango de frecuencia

Observaciones

T1409

≤±0,5 ppm
≤±2 ppm

-40~+85℃
-55~+105℃
-55~+125℃
*Rango de funcionamiento

Onda cuadrada

Onda sinusoidal

3,3 V, 5,0 V

≤±1 ppm

@100M
10 Hz: -75 dBc/Hz
100 Hz: -115 dBc/Hz
1KHz: -143dBc/Hz
10KHz: -163dBc/Hz
100KHz: -165dBc/Hz

14*9*5,8mm

10~100MHz

Bajo nivel de ruido
Alta frecuencia

T0705

≤±0,1 ppm
≤±2 ppm

-40~+85℃
-55~+105℃
-55~+125℃
*Rango de funcionamiento

onda cuadrada
Onda sinusoidal recortada

2,5 V, 3,3 V

≤±1 ppm

@20M
100 Hz: -130 dBc/Hz
1KHz: -148dBc/Hz
10KHz: -156dBc/Hz

7,0*5,0*2,2mm

10~52MHz

Bajo nivel de ruido

T0705

≤±0,5 ppm
≤±2 ppm

-40~+85℃
-55~+105℃
-55~+125℃
*Rango de funcionamiento

Onda cuadrada
Onda sinusoidal recortada

3,3 V

≤±1 ppm

@40M
100 Hz: -122 dBc/Hz
1KHz: -139dBc/Hz
10KHz: -146dBc/Hz

7,0*5,0*1,9mm

10~52MHz

Resistencia a las vibraciones
≤±0,3 ppb/g

T0705

≤±0,05 ppm
≤±0,5 ppm

-40~85℃
-55~105℃

onda cuadrada
onda sinusoidal
Onda sinusoidal recortada

3,3 V, 5,0 V

≤±1 ppm

@10M
10Hz: -90dBc/Hz
100 Hz: -120 dBc/Hz
1KHz: -138Bc/Hz
10KHz: -147dBc/Hz
100KHz: -155dBc/Hz

7,0*5,0*2,0mm

10~52MHz

Alta estabilidad

T5032

≤±0,2 ppm

≤±2 ppm

-40~+85℃
-55~+105℃
-55~+125℃
*Rango de funcionamiento

onda cuadrada
Onda sinusoidal recortada

1,8 V, 3,3 V, 5,0 V

≤±1 ppm

@19,2 millones
100 Hz: -122 dBc/Hz
1KHz: -142dBc/Hz
10KHz: -154dBc/Hz
100KHz: -157dBc/Hz
1MHz: -159dBc/Hz

5,0*3,2*1,85mm

10~52MHz

Alta estabilidad

T3225

≤±0,5 ppm
≤±2 ppm

-40~+85℃
-55~+105℃
-55~+125℃
*Rango de funcionamiento

Onda cuadrada
Onda sinusoidal recortada

1,8 V, 3,3 V

≤±1 ppm

@19,2 millones
100 Hz: -115 dBc/Hz
1KHz: -135dBc/Hz
10KHz: -148dBc/Hz

3,2*2,5*0,9mm

10~52MHz

miniaturizado

T2520

≤±0,5 ppm
≤±2 ppm

-40~+85℃
-55~+105℃
-55~+125℃
*Rango de funcionamiento

Onda sinusoidal recortada

1,8 V, 3,3 V

≤±1 ppm

@19,2 millones
100 Hz: -115 dBc/Hz
1KHz: -135dBc/Hz
10KHz: -148dBc/Hz

2 5*2,0*0·7mm

10~52MHz

Miniaturizado

T2016

≤±0,5 ppm
≤±2 ppm

-40~+85℃
-55~+105℃
-55~+125℃
*Rango de funcionamiento

Onda sinusoidal recortada

1,8 V, 3,3 V

≤±1 ppm

@19,2 millones
100 Hz: -115 dBc/Hz
1KHz: -135dBc/Hz
10KHz: -148dBc/Hz

2,0*1,6*0,7mm

10~52MHz

miniaturización
